На ЕВРАЗ НТМК завершен монтаж газовой утилизационной бескомпрессорной турбины, изготовленной Невским заводом

22 июля 2021

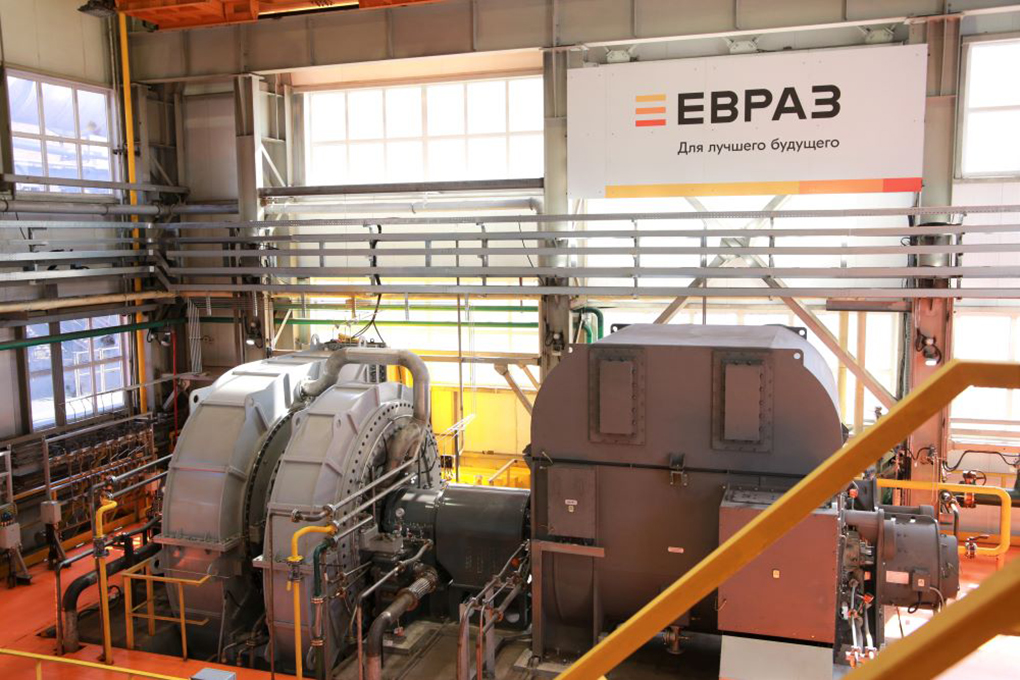

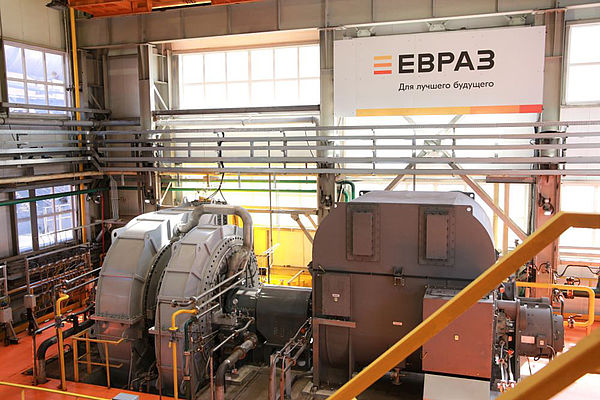

Газовая утилизационная бескомпрессорная турбина (ГУБТ) на ЕВРАЗ НТМК. Фото: Управление по связям с общественностью ЕВРАЗ Дивизион "Урал"

На ЕВРАЗ Нижнетагильском металлургическом комбинате (ЕВРАЗ НТМК) завершен монтаж и стартовали пуско-наладочные работы газовой утилизационной бескомпрессорной турбины (ГУБТ), изготовленной Невским заводом.

Агрегат будет работать в комплексе с доменной печью №7, что позволит предприятию снизить нагрузку на окружающую среду, увеличить генерацию собственной электроэнергии на 11,6 МВт в час (97 162 тыс. кВтч/ год), а также снизить объем закупаемой электроэнергии у внешних поставщиков. Расход доменного газа через ГУБТ составит 460 000 нм³/час.

Оборудование отвечает самым высоким экологическим стандартам, для производства энергии при помощи ГУБТ дополнительное топливо не используется. Турбина преобразует избыточное давление доменного газа до общецехового уровня. Энергия от преобразования избыточного давления вращает роторы турбины и генератора, за счет чего вырабатывается электроэнергия. Доменный газ далее поступает на теплоэлектроцентраль и на нагревательные печи прокатных цехов.

Газовая утилизационная бескомпрессорная турбина мощностью 16 МВт -  собственная новая разработка Невского завода. В ней реализованы технические решения, обеспечивающие безостановочную работу агрегата на запыленном доменном газе. Частота вращения турбины составляет 1500 об/мин, что обеспечивает снижение возможности эрозионного износа рабочих лопаток.  Регулирование частоты вращения и давления газа перед турбиной производится при помощи поворотного направляющего аппарата с гидравлическим приводом. Герметичность агрегата обеспечивается подводом к лабиринтовым уплотнениям турбины и сальникам поворотных лопаток азота под давлением, превышающим давление доменного газа. Турбина укомплектована автоматизированной системой контроля и защит.

Невский завод имеет опыт проектирования, изготовления и поставок ГУБТ на российские металлургические заводы. В 2002 году Череповецком металлургическом комбинате (ПАО «Северсталь») была пущена в эксплуатацию газовая утилизационная турбина мощностью 25 МВт, работавшая в комплексе с доменной печью №5 («Северянка»), которая была спроектирована и изготовлена Невским заводом совместно с немецкой компанией Zimmerman & Jansen GMBH. В процессе работы агрегат продемонстрировал высокую эффективность и хорошие технико-экономические показатели. В новом проекте утилизационной турбины, применены технические решения, уже отработанные и зарекомендовавшие себя на ГУБТ-25, а также внедрены новые разработки Невского завода, позволяющие предложить заказчикам наиболее эффективные решения с точки зрения надежности, производительности и безопасности оборудования.

После завершения пусконаладочных работ, на ЕВРАЗ НТМК агрегат пройдет комплексные испытания, в том числе 72-х часовые испытания при полной нагрузке. Ввод в эксплуатацию утилизационной турбины запланирован на октябрь текущего года.
